Модули универсального корпуса УЭРМ

8 июня 2022

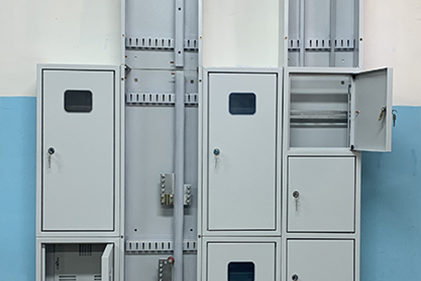

Модули универсального корпуса УЭРМ

Корпуса УЭРМ (Устройства этажные распределительные модульные (модульного типа)) предназначены для сборки устройств для приема, учета и распределения электроэнергии в сетях 380/220В, а также размещения устройств слаботочных сетей.

Конструкция - сборно-разборная модульная навесного типа универсальная, за счет наличия отверстий на обеих боковинах модулей КЭТ и ЩУР для прокладки проводников между ними с нужной стороны. Наличие горизонтальных уголков на модулях коробов УЭРМ для их взаимного соединения по вертикали. Наличие задней стенки у каждого модуля.

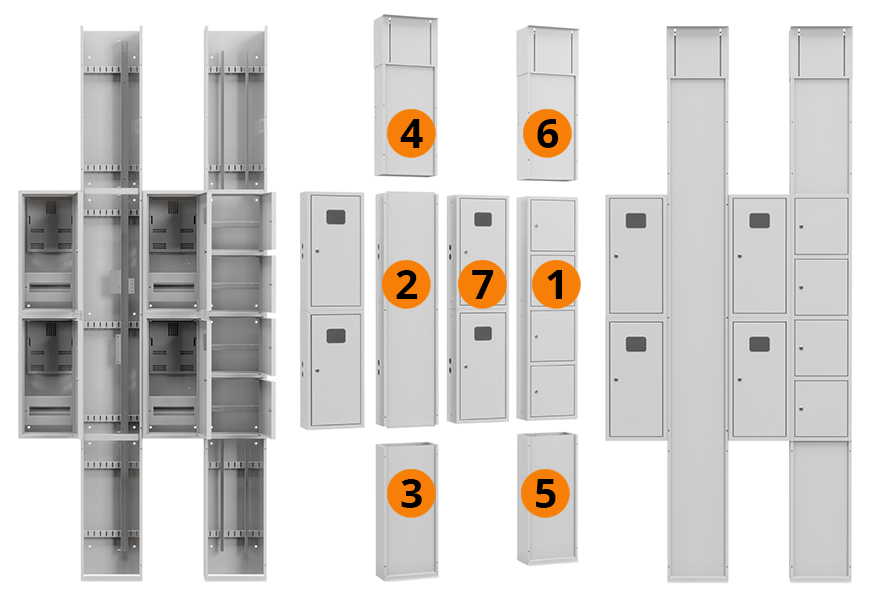

Модули универсального корпуса УЭРМ

Модуль 1 Модуль 2 Модуль 3 Модуль 4 Модуль 5 Модуль 6 Модуль 7

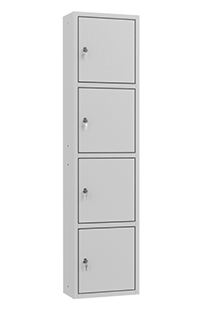

Модуль 1 универсального корпуса УЭРМ

Модуль 1 - короб слаботочный КСС

>

Служит для крепления слаботочных устройств телефонии, сигнализации, АСКУЭ, телевидения, интернет коммутации, а также прокладки и крепления слаботочных проводников, оснащается четырьмя дверцами с замками, имеет на обеих боковинах отверстия для взаимного крепления боковин с корпусами ЩУР.

Технические характеристики:

  • Материал корпуса - холоднокатанная сталь 0,8 мм;

  • Покрытие корпуса - порошковое полиэфирное RAL 7035;

  • Габариты модуля - высота 1200 мм, ширина 300 мм, глубина 150 мм;

  • Степень защиты - IP31.
Наверх

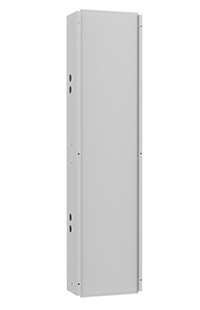

Модуль 2 универсального корпуса УЭРМ

Модуль 2 - короб силовой электротехнический КЭТ

Служит для прокладки и крепления стояковых силовых кабелей, оснащается съемной передней крышкой с креплением на винтах, оснащается шинами N (на изоляторах) и РЕ, имеет на обеих боковинах группы отверстий диаметром 32 мм, которые можно задействовать для прокладки проводников к корпусам ЩУР (по два отверстия на каждый ЩУР), а также отверстия для взаимного крепления боковин с корпусами ЩУР.

Технические характеристики:

  • Материал корпуса - холоднокатанная сталь 0,8 мм;

  • Покрытие корпуса - порошковое полиэфирное RAL 7035;

  • Габариты модуля - высота 1200 мм, ширина 300 мм, глубина 150 мм;

  • Степень защиты - IP31.

Наверх

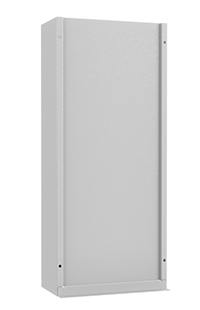

Модуль 3 универсального корпуса УЭРМ

Модуль 3 - нижний короб

Стандартная нижняя секция короба КЭТ, оснащается съемной передней крышкой с креплением на винтах.

Технические характеристики:

  • Материал корпуса - холоднокатанная сталь 0,8 мм;

  • Покрытие корпуса - порошковое полиэфирное RAL 7035;

  • Габариты модуля - высота 690 мм, ширина 300 мм, глубина 150 мм;

  • Степень защиты - IP31.

Наверх

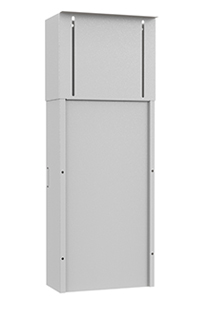

Модуль 4 универсального корпуса УЭРМ

Модуль 4 - верхний короб

Стандартная верхняя секция короба КЭТ, оснащается съемной передней крышкой с креплением на винтах, высота подбирается индивидуально к высоте потолков на объекте, имеет на обеих боковинах надсечки под отверстия 60х30 мм, которые можно задействовать для прокладки проводников между коробами УРМ. Комплектуется компенсатором высоты, который выдвигается вверх для точной регулировки высоты, максимальный вылет вверх 200 мм.

Технические характеристики:

  • Материал корпуса - холоднокатанная сталь 0,8 мм;

  • Покрытие корпуса - порошковое полиэфирное RAL 7035;

  • Габариты модуля - высота подбирается индивидуально, ширина 300 мм, глубина 150 мм;

  • Степень защиты - IP31.

Наверх

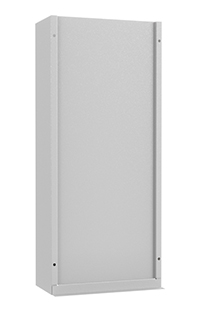

Модуль 5 универсального корпуса УЭРМ

Модуль 5 - нижний короб

Стандартная нижняя секция короба КСС, оснащается съемной передней крышкой с креплением на винтах.

Технические характеристики:

  • Материал корпуса - холоднокатанная сталь 0,8 мм;

  • Покрытие корпуса - порошковое полиэфирное RAL 7035;

  • Габариты модуля - высота 690 мм, ширина 300 мм, глубина 150 мм;

  • Степень защиты - IP31.

Наверх

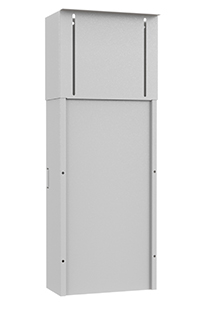

Модуль 6 универсального корпуса УЭРМ

 Модуль 6 - верхний короб

Стандартная верхняя секция короба КСС, оснащается съемной передней крышкой с креплением на винтах, высота подбирается индивидуально к высоте потолков на объекте, имеет на обеих боковинах надсечки под отверстия 60х30 мм, которые можно задействовать для прокладки проводников между коробами УРМ. Комплектуется компенсатором высоты, который выдвигается вверх для точной регулировки высоты, максимальный вылет вверх 200 мм.

Технические характеристики:

  • Материал корпуса - холоднокатанная сталь 0,8 мм;

  • Покрытие корпуса - порошковое полиэфирное RAL 7035;

  • Габариты модуля - высота подбирается индивидуально, ширина 300 мм, глубина 150 мм;

  • Степень защиты - IP31.

Наверх

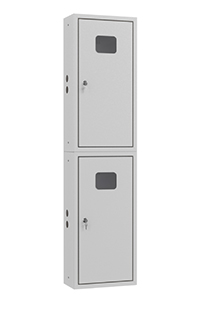

Модуль 7 универсального корпуса УЭРМ

Модуль 7 - корпус учетно-распределительный ЩУР (ЯУР)

Выпускается в нескольких исполнениях по высоте (300 мм, 400 мм, 600 мм),  оснащается дверью с замком и обзорным окном, дин-рейкой с защитной фальшпанелью для установки модульного оборудования, панелью для установки счетчика электроэнергии, имеет на обеих боковинах по два отверстия диаметром 32 мм, которые можно задействовать для прокладки проводников к коробам УЭРМ, а также отверстия для взаимного крепления боковин с коробами УЭРМ.

Технические характеристики:

  • Материал корпуса - холоднокатанная сталь 0,8 мм;

  • Покрытие корпуса - порошковое полиэфирное RAL 7035;

  • Габариты модуля - высота 300/400/600 мм, ширина 300 мм, глубина 150 мм;

  • Степень защиты - IP31.
Наверх

Для заказа корпусов УЭРМ звоните в наш технический отдел:
+7 (496) 207-43-12 (Андрей Жучков)
